工事状況写真
2008.10
陣が峰トンネル新設工事
 |
●トンネル坑口付近（全景） （北浦IC側より蒲江IC方向を望む） |
 |
●トンネル坑口付近（近景） （北浦IC側より蒲江IC方向を望む） |
 |
●トンネル坑口より北浦IC方向を望む） |
 |
●ベッセルダンプ ・トンネル掘削土砂の搬出機械 |
あああ
|
←至 蒲江IC 至 北浦IC →
↑陣が峰トンネル坑口 ↑１号函渠 ↑２号函渠
●地下地区の施工状況（全景）
|
|
 |
●１号函渠の施工状況 （アーチカルバート） |
 |
●２号函渠の施工状況 （現場打ち函渠） |
 |
●地下地区の施工状況 （北浦IC側から蒲江IC方向を望む） ・手前：２号函渠 ・奥 ：陣が峰トンネル坑口 |
地下地区４、５号函渠工工事
 |
●地下４、５号函渠の施工状況（全景） （蒲江IC側より北浦IC方向を望む） |
 |
●４号函渠の施工状況 ・函渠施工に伴う、仮設の水替え工 |
 |
●５号函渠の施工状況 ・函渠設置箇所の床堀 |
 |
●５号函渠の施工状況 ・５号函渠設置に伴う、仮設道路 |
中野内地区４、５号函渠工事
 |
●本線（切土・盛土部）の施工状況 （蒲江ＩＣ側から北浦IC方向を望む） |
 |
●５号函渠の施工状況 ・函渠設置箇所の床堀 |
古江トンネル新設工事
 |
●トンネル施工現場の全景 （北川IC側から北浦IC方向を望む） |
 |
●ドリルジャンボによる発破掘削孔の穿孔 ※写真：（株）フジタ提供 |
 |
●トンネル支保工の設置状況 ※写真：（株）フジタ提供 |
 |
●トンネルインバート部（トンネル底版） のコンクリート打設後の状況 ※写真：（株）フジタ提供 |
 |
●トンネル掘削時の防音対策 ・防音扉の設置状況 ※写真：（株）フジタ提供 |
熊野江地区改良工事
 |
●施工現場の全景 （北浦ＩＣ側より北川IC方向を望む） |
 |

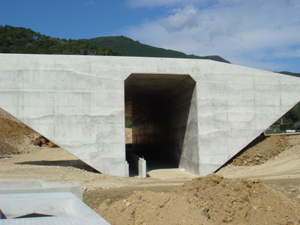

●現場打ち函渠の施工状況 ・コンクリート打設完了 |
熊野江地区３号函渠工工事
 |
●本線（切土部）・函渠の施工状況（全景） （北浦ＩＣ側より北川IC方向を望む） |
 |
●函渠の施工状況（正面より） ・鉄筋組立、型枠設置 |
 |
●函渠の施工状況 （北川ＩＣ側より北浦IC方向を望む） ・鉄筋組立、型枠設置 |
 |
●熊野江３号函渠の施工状況（全景） （北川ＩＣ側より北浦IC方向を望む） ※写真：上田工業（株）提供 |
家田第一橋下部工工事
 |
●Ｐ１橋脚の施工状況 ・コンクリート打設完了 |
家田第二橋下部工工事
 |
●Ｐ３橋脚の施工状況 ・場所打ち基礎杭の掘削 |
 |
●Ｐ３橋脚の施工状況 ・場所打ち基礎杭の鉄筋 |
家田地区改良工工事
←北川IC 北浦IC→
●本線（切土・盛土）の施工状況（全景） |
|
 |
●本線（切土部）の施工状況 （北川IC側から北浦IC方向を望む） |
 |
●付替え道路の施工状況 |
←北川IC 北浦IC→
●本線（切土・盛土）の施工状況（全景） |
|
 |
●本線（切土部）の施工状況 （北川IC側より北浦ＩＣ方向を望む） ・コンクリート法枠工 |
 |
●本線（切土部）の施工状況 （北浦IC側より北川ＩＣ方向を望む） |
 |
●本線（切土部）の施工状況 （北川IC側より北浦ＩＣ方向を望む） ・植生機材吹き付け工 |
 |
●本線（切土・盛土部）の施工状況 （北川IC側より北浦ＩＣ方向を望む） |
家田第三橋下部工工事
←北浦IC 北川IC→
●橋脚の施工状況（全景） （北浦IC側からP1～P4橋脚） |
|
 |
●Ｐ４橋脚の施工状況 ・仮設足場の設置 |
 |
●Ｐ３橋脚の施工状況 |
北川インターチェンジ改良工事
↑北川ＩＣ 至 北浦ＩＣ→
●北川橋より北川ＩＣを望む
|
|
チェンジの施工状況（全景）
|
|
 |
●付替道路（函渠）の施工状況 ・コンクリート打設完了 |
