工事状況写真
2009.9
陣が峰トンネル新設工事
 |
●トンネル坑口の状況（全景） ※写真：前田建設工業（株）提供 |
 |
●トンネル坑内の状況 ・トンネル延長1,504mのうち1,068m掘進 ※写真：前田建設工業（株）提供 |
 |
●トンネル坑内の状況（全景） ※写真：前田建設工業（株）提供 |
地下地区
 |
●地下地区の全景 （蒲江IC側から北浦IC方向を望む） |
←北浦IC 蒲江IC→ 地下地区の施工状況（全景） ・本線（盛土部）の施工状況 |
|
←北浦IC 蒲江IC→ 地下地区の施工状況（全景） ・本線（盛土部）、地下橋の施工状況 |
|
 |
●地下橋上部工架設状況 （北浦ＩＣから蒲江ＩＣ方向を望む） |
 |
●地下地区の施工状況（全景） （地下橋から陣が峰トンネル坑口方向を望む） ・地下橋下部工、本線（盛土部）の施工状況 |
 |

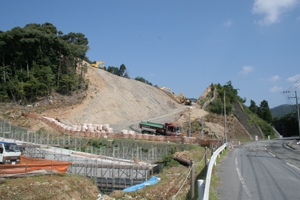

●本線（切土部）の施工状況 （北浦IC側から蒲江IC方向を望む） |
 ↑国道388号 |
●本線（切土部）の施工状況 （北浦IC側から蒲江IC方向を望む） |
 |
●付替水路（場所打ち函渠）の施工状況 ・鉄筋組立、コンクリート打設の打設状況 |
中野内地区
←北浦IC 蒲江IC→ 本線（切土・盛土部）の施工状況 |
|
 |
●付替道路（場所打ち函渠）の施工状況 ・鉄筋組立の打設状況 |
 |
●本線（切土・盛土部）の施工状況 （蒲江IC側から北浦IC方向を望む） |
 |
●付替水路（アーチカルバート）の施工状況 ・アーチカルバート設置の状況 |
 |

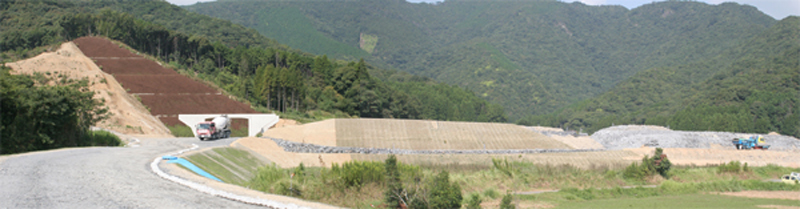

●中野内地区の施工状況（全景） （本線から国道388号方向を望む） |
 |
●中野内地区の施工状況（全景） （北浦ICから蒲江IC方向を望む） |
 |
●付替道路の施工状況 （国道388号側から本線方向を望む） ・北浦ICランプ部の盛土状況 |
 |
●付替道路の施工状況 （国道388号側から本線方向を望む） ・北浦ICランプ部の盛土状況 |
←北浦IC 蒲江IC→ 本線（切土・盛土部）の施工状況 |
|
本村地区
 |
●本線（切土部）の施工状況 （北浦IC側から北川IC方向を望む） |
 |
●現場打ち函渠のの施工状況 （北浦IC側から北川IC方向を望む） |
 |
●本村地区の施工状況（全景） （北浦IC側から古江トンネル北坑口を望む） ・アーチカルバートの施工状況 |
 |
●付替水路（アーチカルバート）の施工状況 ・アーチカルバート設置状況 |
古江トンネル南新設工事
 |
●トンネル坑口付近の状況（全景） （北川IC側から北浦IC方向を望む） |
 |
●トンネル坑内の状況 ・ドリルジャンボによる掘削状況 ・トンネル延長1,347mのうち829m掘進 ※写真：（株）フジタ提供 |
 |
●トンネル坑内の状況 ・防水シートの施工状況 ※写真：（株）フジタ提供 |
 |
●トンネル坑内の状況（全景） ・コンクリート覆工の完了状況 ※写真：（株）フジタ提供 |
熊野江地区
↓熊野江川橋 ↓古江トンネル南坑口
←北川IC 北浦IC→ 熊野江地区（全景） |
|
 |
●熊野江川橋上部工の施工状況 （北川IC側から北浦IC方向を望む） ・仮設足場の設置状況 |
 |
●本線（切土部）の施工状況 （北浦IC側から北川IC方向を望む） ・アンカー工の施工状況 |
 |
●本線（切土部）の施工状況 （北川IC側から北浦IC方向を望む） |
 |
●本線（切土部）の施工状況 （北川IC側から北浦IC方向を望む） ・吹付け法枠工の施工状況 |
 |
●付替水路(アーチカルバート)の施工状況（全景） |
 |
●付替水路(アーチカルバート)の施工状況 ・アーチカルバートの設置状況 |
 |
●付替水路(アーチカルバート)の施工状況（正面） ・アーチカルバートの設置状況 |
 |
●付替水路(アーチカルバート)の施工状況（正面） ・アーチカルバートの設置状況 |
須美江トンネル新設工事
 |
●須美江トンネルの準備工の状況 ・コンクリートプラントの設置状況 |
 |
●須美江トンネルの準備工の状況 ・コンクリートプラントの設置状況 |
家田地区
 |
●本線（切土・盛土部）の施工状況 （北川IC側から北浦IC方向を望む） |
 |
●家田第１トンネル新設工の状況 （北浦IC側から北川IC方向を望む） ・トンネル延長495mのうち17m掘進 |
 |
●家田第１トンネル準備工の状況 （北浦IC側から北川IC方向を望む） ・コンクリートプラントの設置状況 |
 |
●家田第二橋（A2橋台）の施工状況 （北川IC側から北浦IC方向を望む） ・鉄筋組立の施工状況 |
 |
●本線（切土・盛土部）の施工状況 （北浦IC側から北川IC方向を望む） |
 |
●本線（切土部）の施工状況 （北浦IC側から北川IC方向を望む） ・法枠工の施工状況 |
北川橋
 |
●北川橋下部工の施工状況（全景） （北川IC側から北浦ＩＣ方向を望む） |
 |
●北川橋下部工の施工状況 （北川ICから北浦ＩＣ方向を望む） ・P7橋脚の施工状況（全景） |
