工事状況写真
2009.10
陣が峰トンネル新設工事
 |
●トンネル坑口付近の状況（全景） ※写真：前田建設工業（株）提供 |
 |

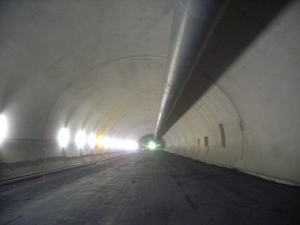

●トンネル坑内の状況 ・トンネル延長1,504mのうち1,156m掘進 ※写真：前田建設工業（株）提供 |
 |
●トンネル坑内の状況（全景） ※写真：前田建設工業（株）提供 |
地下地区
 |
●地下地区の全景 （蒲江IC側から北浦IC方向を望む） |
←北浦IC 蒲江IC→ 地下地区の施工状況（全景） ・本線（盛土部）の施工状況 |
|
 |
●地下橋上部工架設状況 （北浦ＩＣから蒲江ＩＣ方向を望む） |
 |
●地下地区の施工状況（全景） （地下橋から陣が峰トンネル坑口方向を望む） ・地下橋上部工、本線（盛土部）の施工状況 |
 ↑国道388号 |
●本線（切土部）の施工状況 （北浦IC側から蒲江IC方向を望む） |
 |
●付替水路（場所打ち函渠）の施工状況 ・コンクリート打設の打設状況 |
中野内地区
←北浦IC 蒲江IC→ 本線（切土・盛土部）の施工状況 |
|
 |
●付替道路（場所打ち函渠）の施工状況 ・コンクリート打設状況 |
 |
●付替道路（場所打ち函渠）の施工状況 （蒲江IC側から北浦IC方向を望む） ・コンクリート打設状況 |
 |
●付替水路（アーチカルバート）の施工状況 ・アーチカルバート設置の状況 |
 |
●付替水路（アーチカルバート）の施工状況（正面） ・アーチカルバート設置の状況 |
 |
●付替道路（場所打ち函渠）の施工状況 （蒲江ICから北浦IC方向を望む） ・鉄筋組立の打設状況 |
 |
●中野内地区の施工状況 （本線から国道３８８号方向を望む） |
 |
●中野内地区の施工状況（全景） （北浦ＩＣ側から蒲江ＩＣ方向を望む） |
←北浦IC 蒲江IC→ 本線（切土・盛土部）の施工状況 |
|
本村地区
 |
●本線（切土部）の施工状況 （北浦IC側から北川IC方向を望む） |
 |
●現場打ち函渠の施工状況 （北浦IC側から北川IC方向を望む） |
 |
●現場打ち函渠の施工状況（正面） |
 |
●本線（切土部）の施工状況 （北浦ＩＣ側から北側ＩＣ方向を望む） |
 |
●本村地区の施工状況（全景） （北浦ＩＣ側から古江トンネル北抗口を望む） ・アーチカルバート設置状況 |
 |
●付替水路（アーチカルバート）の施工状況 ・アーチカルバート設置状況 |
古江トンネル南新設工事
 |
●トンネル坑口付近の状況（全景） （北川IC側から北浦IC方向を望む） |
 |
●トンネル坑内の状況 ・防水シートの施工状況 ※写真：（株）フジタ提供 |
 |
●トンネル坑内の状況 ・トンネル延長1,347ｍのうち896ｍ掘進 ※写真：（株）フジタ提供 |
 |
●トンネル坑内の状況（全景） ・コンクリート覆工の打設状況 ※写真：（株）フジタ提供 |
熊野江地区
↓熊野江川橋 ↓古江トンネル南坑口
←北川IC 北浦IC→ 熊野江地区（全景） |
|
 |
●熊野江川橋上部工の施工状況 （北川IC側から北浦IC方向を望む） ・仮設足場の設置状況 |
 |
●本線（切土部）の施工状況 （北浦IC側から北川IC方向を望む） ・吹付け法枠工の施工状況 |
 |
●本線（切土部）の施工状況 （北川IC側から北浦IC方向を望む） |
 |
●本線（切土部）の施工状況 （北川IC側から北浦IC方向を望む） |
 |
●付替水路(アーチカルバート)の施工状況（全景） |
 |

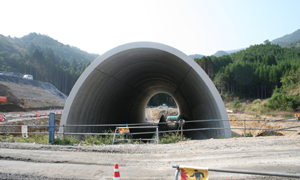

●付替水路(アーチカルバート)の施工状況 ・アーチカルバートの設置状況 |
 |
●付替水路(アーチカルバート)の施工状況（正面） ・アーチカルバートの設置状況 |
須美江トンネル新設工事
 |
●トンネル坑口付近の状況（全景） （国道３８８号側から本線方向を望む） |
 |
●須美江トンネル抗口付近の状況 |
 |
●須美江トンネル抗口の状況 ・防音シェルターの組立状況 |
家田地区
 |
●家田第一橋の施工状況 （北川IC側から北浦IC方向を望む） ・仮説足場の設置状況 |
 |
●本線（切土部）の施工状況 （北川IC側から北浦IC方向を望む） |
 |
●本線（切土・盛土部）の施工状況 （北浦IC側から北川IC方向を望む） |
 |
●家田第一トンネル新設工事の施工状況 （北川IC側から北浦IC方向を望む） ・トンネル延長459ｍのうち49ｍ掘進 |
 |
●家田第二橋（Ａ２橋台）の施工状況 （北川IC側から北浦IC方向を望む） ・鉄筋組立の施工状況 |
 |
●本線（切土部）の施工状況 （北川IC側から北浦IC方向を望む） ・植生基材吹付工の施工状況 |
北川橋
 |
●北川橋下部工の施工状況（全景） （北川IC側から北浦ＩＣ方向を望む） |
