ダムの大きさ

型式(かたち)は?

重力式コンクリートダム

膨大な量のコンクリートを使ってダム自体を重くし、貯めた水の圧力を受け止めます。

重力式コンクリートダムのイラスト

厳木ダムはこの型式です

ロックフィルダム

岩や土を積み上げてつくるダムで、コンクリートを使わないので工事費が他の型のダムに比べかかりません。

ロックフィルダムのイラスト

アーチ式ダム

川の上流側に丸みを持たせた構造で水の圧力を両岸に分散して水を貯めます。ダムの両側の岩盤が硬い場合に用いられます。

アーチ式ダムのイラスト

高さや横幅は?

横幅(堤頂長)390.4メートル、高さ(堤高)117メートル

本体構造諸元

型式 重力式コンクリートダム
堤高 117.0メートル
堤頂長 390.4メートル
堤体積 1,088,000平方メートル
超流部標高 EL218.0メートル
非超流部標高 EL222.0メートル

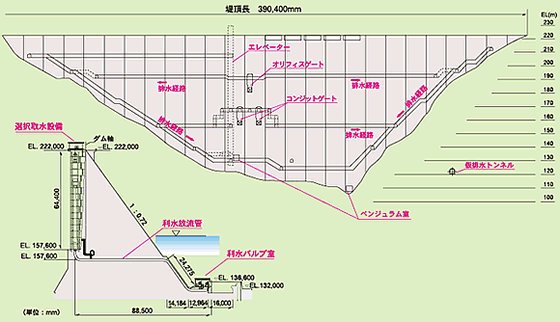

本体構造の図
