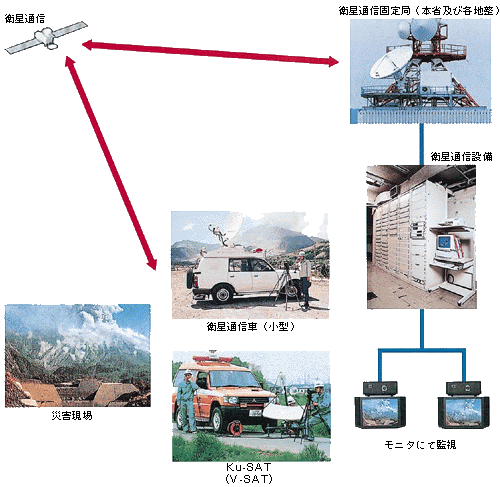

衛星通信設備

衛星通信設備

衛星通信車(中型)
衛星通信車(中型)
車内の衛星通信設備
車内の衛星通信設備

小型車

災害時でも信頼性の高い衛星通信回線を利用し、被災現場との情報交換手段を確保します。

災害による悪条件下でも、衛星通信システムにより通信が途絶えることなく、災害現場と九州地方整備局等を結び、 スピーディで的確な情報交換をサポートします。 車載機器類(送受信機・端局装置)
車載機器類
(送受信機・端局装置)

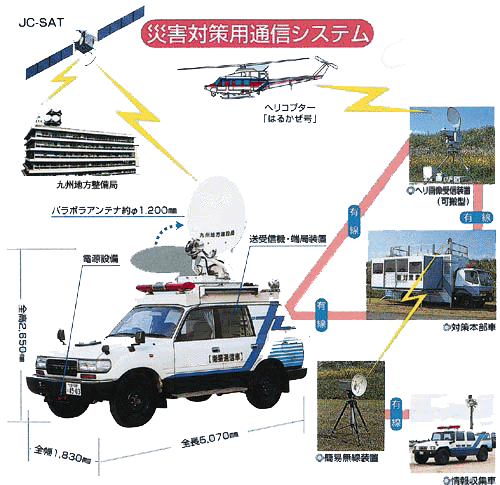

災害対策用通信システム

主要諸元

  • 車体:トヨタ ランドクルーザー S-HDJ81V-RNMEX(P)
  • 全長×全幅×全高:5,070×1,830×2,650mm
  • 最高出力:165ps
  • 車両総重量 :3,685kg
  • 定員:3名
  • 燃料タンク:95・

装備品

  • アンテナ装置:オフセットパラボラ型 約φ1,200mm 電動
  • 送受信設備:〈送信〉14GHz帯 39.8W(画像1CH 音声6CH)〈受信〉12GHz(画像1CH 音声6CH
  • 個別通信端局装置:送受信 音声6CH
  • 画像端局装置:送受信 画像1CH 1.5Mbps/6.3Mbps切替
  • 電源設備:PTO発電機 単相100V 5KVA
  • 画像設備:モニターテレビ×3、VTR、テレビカメラ、接続ケーブル、その他付属品込み
  • 衛星携帯電話:車載式(NTT)1台

中型車

被災現場の状況や復旧対策などの情報交換を衛星通信回線を利用し伝送します。

悪条件下でも信頼性の高い衛星通信システムで、災害現場とキー局との情報交換手段を確保します。

車載機器類(衛星携帯電話・送受信装置・端局装置など)車載機器類(衛星携帯電話・送受信装置・端局装置など)車載機器類(衛星携帯電話・送受信装置・端局装置など)
▲車載機器類(衛星携帯電話・送受信装置・端局装置など)

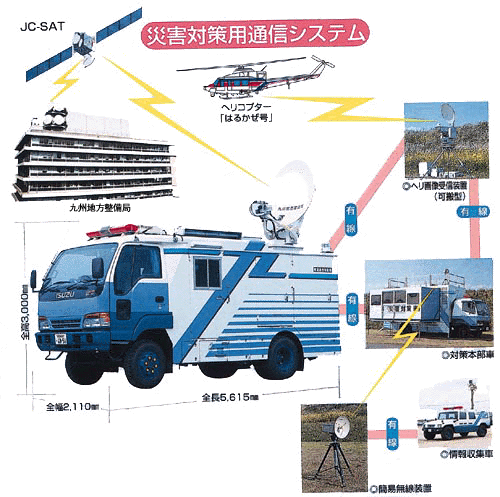

災害対策用通信システム

主要諸元

  • 車体:いすずKC-NPS71LN
  • 全長×全幅×全高:5,615×2,110×3,000mm
  • 最高出力:140ps
  • 車両総重量 :6,055kg
  • 定員:5名
  • 燃料タンク:100

装備品

  • アンテナ装置:オフセットパラボラ型 約φ1,200mm 電動
  • 送受信装置:〈送信〉14GHz帯 39.8W(画像1CH 音声6CH)〈受信〉12GHz帯(画像1CH 音声6CH)
  • 個別通信端局装置:送受信 音声6CH
  • 画像端局装置:送受信 画像1CH 1.5Mbps/6.3Mbps切替
  • 電源設備:発電機 単相100V 17KVA
  • 画像設備:モニターテレビ×3、VTR、ビデオカメラ、接続ケーブル、その他付属品込み
  • 衛星携帯電話:車載式(NTT)1台
