気球空撮装置、移動多重無線

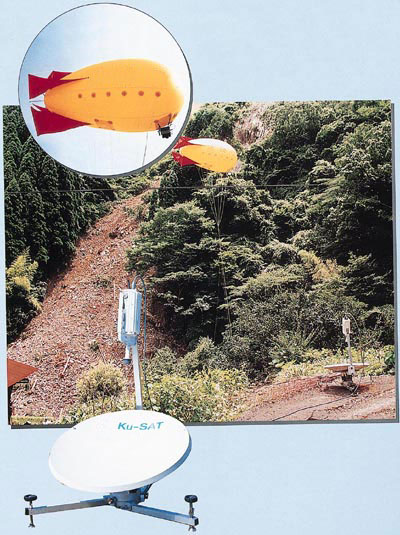

気球空撮装置

鳥瞰（※）動画をリアルタイムに提供

※鳥瞰（ちょうかん）…鳥が空から見おろすように高い所から広い範囲を見おろすこと。

現場の設営から空撮に至るまで

機器調整

空撮状況

モニタ監視状況

気球を使い上空よりテレビカメラで災害の発生現場をとらえ、被害状況を確認します。テレビカメラでとらえた画像は、光ケーブルで地上に伝送し、Ku-SATをかいして本局や各事務所に情報を瞬時に伝えます。また長期間の係留ができるため、災害発生後の状況の連続的な観測にも適しています。テレビカメラはリモートコントロールにより地上及び遠隔指示により操作可能です。

主要諸元

• 気球形状：カイツーン型（飛行船型）尾翼4枚付
• 容積：30m3　サイズ：6,500mm×φ3,000mm程度
• 充填ガス：ヘリウムガス
• 材質：強力塩化ビニール0.12mm厚
• 掲揚ロープ：φ5mmクレモナ

装備品

• カメラ装置：内蔵ドームカメラ 1/4インチCCD 約2kg
• 光画像送信部：パルス化FM変調方式（PFM） 200g
• カメラフレーム：防滴用カバー　●液晶カラーモニター：NTSC10形透過型液晶パネル
• カメラコントロール：制御項目 雲台 上/下 左/右
• レンズ：ズーム/フォーカス ワンプッシュオートフォーカス
• 光画像受信部：パルス化FM変調方式（PFM）
• 電源部：入力 AC100V 出力 DC48V
• 映像分配部：入力1 出力3
• コネクタパネル：電源 光複合映像出力の各コネクタ
• キャリングケース：アルミニウム
• 掲揚ロープ用ドラム：手動型 200m 6mmφ
• 光・メタル複合ケーブル：9.5μm/125μm
• 通信ケーブル：1P
• 電源ケーブル：2芯

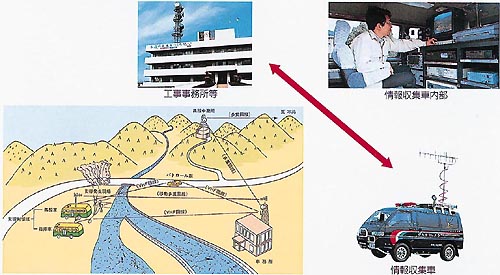

移動多重無線

災害現地の対策本部に一時的に多くの電話回線を設ける場合や、国土交通省の拠点をはじめ、都道府県、公団といった関係機関の被災時には、ホットラインを作るために移動型の多重無線装置が利用されます。
